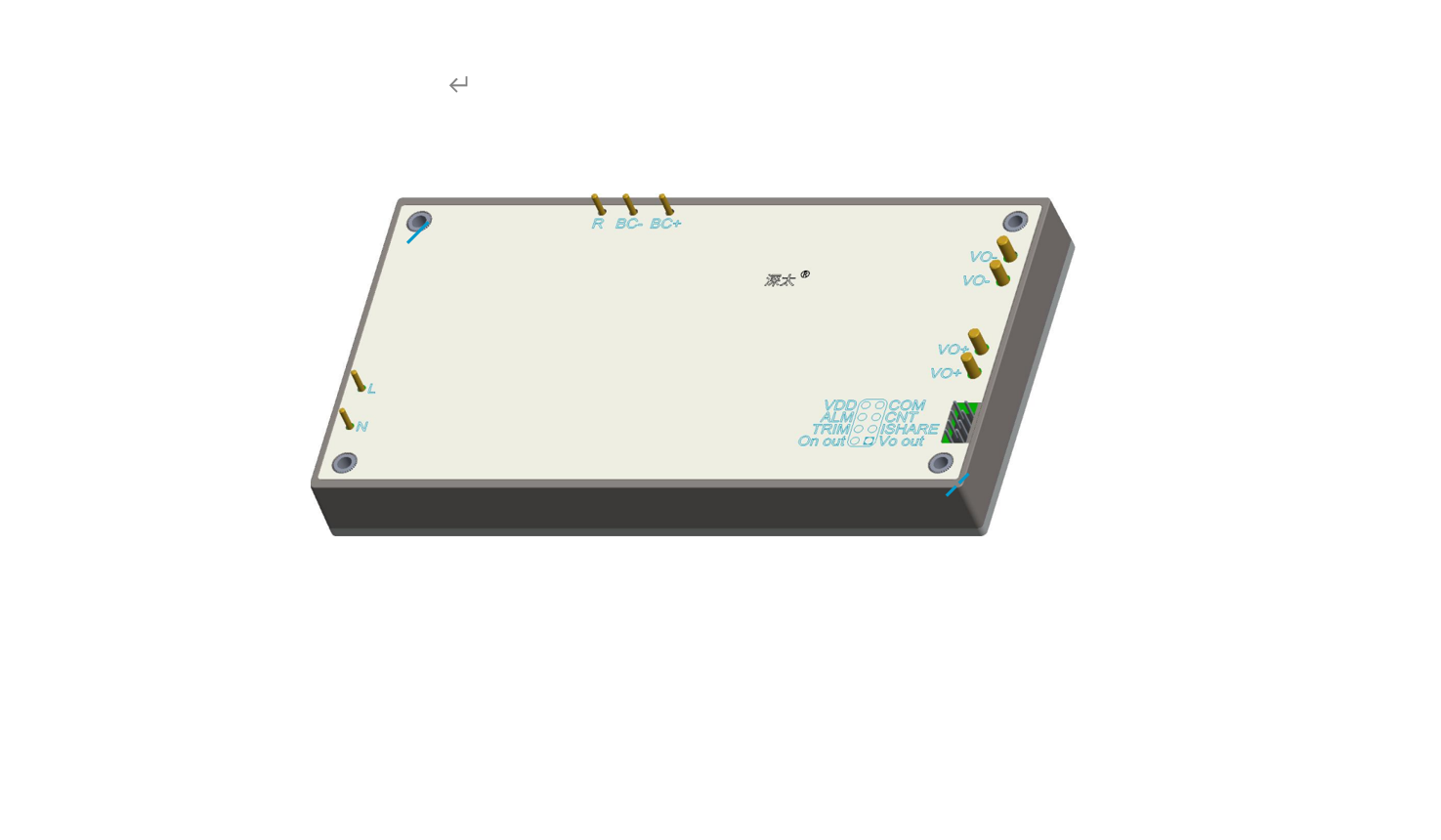

l G-STAF1000SF12是AC-DC直流模塊電源，176-264Vac輸入，12Vdc輸出，輸出功率1000W。具有輸出短路保護，輸出過流保護,輸出過壓保護，過溫保護，輸入欠壓保護，輸出電壓可調等功能。
|
產品型號 |
輸入電壓 |
輸出電壓 |
輸出電流 |
效率 |
紋波 |
均流 |
|
G-STAF1000SF12 |
90~264Vac |
12Vdc |
83.3A |
91.5% |
120mVp-p |
是 |
特點：
l 寬輸入電壓范圍
l 內置輸出均流電路和合路電路
l 輸入低于176V輸出功率降額
l 輸入與輸出隔離
l 金屬底板
l 輸出過流保護
l 輸出短路保護
l 輸出過壓保護
l 過溫保護
l 輸入欠壓保護
l PCB板上直插式安裝
l 全國產電子元器件
一、環境特性
|
序號 |
項目 |
最小值 |
典型值 |
[敏感詞]值 |
單位 |
備注 |
|
1 |
工作溫度 |
（請參考“降額曲線”） |
℃ |
(鋁基板中心點溫度不超過100℃） |
||
|
2 |
儲存溫度 |
-40 |
85 |
℃ |
||
|
3 |
海拔高度 |
4000 |
m |
|||
|
4 |
相對濕度 |
20 |
95 |
% |
||
|
5 |
引腳焊接溫度 |
焊點距離外殼1.5mm，焊接時間小于1.5S |
||||
|
6 |
散熱冷卻方式 |
自然空氣或者強制風冷（根據熱需要底面加裝散熱底板效果更佳） |
||||
二、電氣特性
|
序號 |
項目 |
性能指標 |
單位 |
備注 |
||
|
1 |
輸入電壓范圍 |
90 |
264 |
Vac |
低于176Vac時功率降額，以輸入電流為降額，[敏感詞]電流不超過6.3A，超過會觸發模塊保護 |
|
|
2 |
輸入電流 |
6.3 |
A |
|||
|
3 |
啟動時間 |
30 |
ms |
|||
|
4 |
輸出效率 |
（詳見輸出效率VS負載曲線） |
額定輸入，額定負載 |
|||
|
5 |
額定輸出電壓 |
12 |
Vdc |
|||
|
6 |
輸出功率 |
1000 |
W |
|||
|
7 |
輸出紋波及噪聲 |
120 |
mVp-p |
20M帶寬測試，探頭并聯10u+104電容 |
||
|
8 |
輸出電壓調節范圍 |
-5 |
5 |
% |
||
|
9 |
溫度系數 |
-0.03 |
0.03 |
%/℃ |
||
|
10 |
動態響應恢復時間 |
250 |
uS |
負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率2.5A/1uS) |
||
|
11 |
負載動態過沖電壓 |
-5 |
5
|
% |
負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率2.5A/1uS) |
|
|
12 |
CNT |
模塊ON/OFF |
懸空或高電平開機 |
|||
|
13 |
PFC外接電容 |
660 |
1000 |
μF |
電解電容，耐壓≥450V。 |
|
|
14 |
輸出外接電容 |
680 |
4700 |
μF |
低ESR電解電容，耐壓≥16V。 |
|
|
15 |
輸出穩壓精度 |
-3 |
3 |
% |
在各種輸入、輸出負載下的輸出電壓 范圍。 |
|
|
16 |
帶容性負載能力 |
4700 |
μF |
|||
|
17 |
源效應 |
-1 |
1 |
% |
||
|
18 |
負載效應 |
-2 |
2 |
% |
||
三、保護特性
|
序號 |
項目 |
最小值 |
典型值 |
[敏感詞]值 |
單位 |
備注 |
|
1 |
輸出過流保護 |
85 |
90 |
100
|
A |
過流打嗝，自恢復 |
|
2 |
輸出短路保護 |
有 |
打嗝，自恢復 |
|||
|
3 |
過溫保護 |
100 |
105 |
110 |
℃ |
鋁板中心點溫度 |
|
4 |
輸入欠壓保護 |
80 |
85 |
88 |
V |
恢復電壓回差大于5V |
|
5 |
輸出過壓保護 |
14 |
15 |
16 |
V |
打嗝自恢復 |
四、安規以及EMC特性
|
序號 |
項目 |
標準（或測試條件） |
備注 |
|
|
1 |
抗電 強度 |
輸入對輸出 |
3000Vac/10mA/10s |
無飛弧、無擊穿 |
|
輸入對鋁基板 |
1500Vac/10mA/10s |
無飛弧、無擊穿 |
||
|
輸出對鋁基板 |
500Vdc/10mA/10s |
無飛弧、無擊穿 |
||
|
2 |
絕緣電阻 |
輸入對輸出 |
≥10MΩ@500Vdc |
25℃,70%RH |
|
3 |
工作頻率 |
250kHz |
||
|
4 |
重量 |
≤300g |
||
